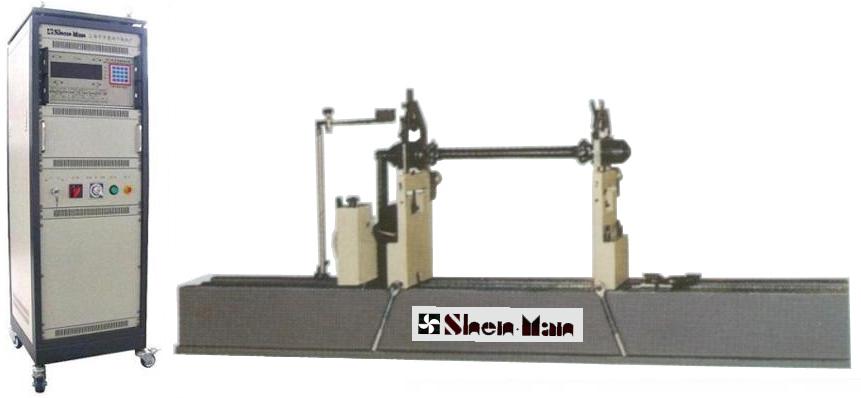

SA-6(160kg)多功能圈带平衡机

圈带平衡机
返回列表

产品详细

details

  上海申曼圈带平衡机适用于16-6000kg转子动平衡校正。圈带传动平衡机,没有万向联轴节本身的剩余不平衡量及联接夹具带来的不平衡量误差,真实的保证了工件的平衡质量,提高平衡精度,而且圈带传动装卸方便,工作效率高。

  SA-6型硬支承平衡机是本公司自行设计制造圈带平衡机,广泛应用于中型电机转子、机床主轴、风机、风轮、通风设备、陶瓷机械、滚筒、胶棍、等旋转体工件平衡校正。本机采用圈带传动,没有万向联轴节本身的剩余不平衡量及联接夹具带来的不平衡量误差,故真实的保证了工件的平衡质量,提高平衡精度,而且圈带传动装卸方便,工作效率高。用多速电机实现多种平衡转速,满足不同工件要求。测量系统采用SMC微机测量系统,转速、量值、相位全用数字显示,转子的6种类型可任选,显示直观,并能记忆显示,不平衡量直接以“g”显示。机电换能器采用压电(磁电)式传感器,其特点输出量大,性能可靠、灵敏度高等。

SA-6(160kg)圈带传动平衡机技术参数
1. 工件最大质量(kg)
160
2. 工件的最大直径(mm)
1260
3. 圈带传动处轴径范围(mm)
20-450
4. 两支承间的距离(mm)
1
5. 支承轴径范围(mm)
10-180
6.平衡转速(r/min)
拖动直径100mm时860/1230/1720/2460
7. 电机功率(kw)
1.1/0.85
8. 最小可达剩余不平衡量emar(g﹒mm/kg)
≤0.5
9. 不平衡量减少率URR(%)
≥90
10. 电源配置
三相/380V ; 50HZ
11. 配独立立式控制柜

12. 电测系统
采用微机数字显示
13.滚轮架中轴承
NSK(日本)

SA-6-T01型多功能硬支承平衡机
工件质量范围(kg)
160
工件最大直径(mm)1260
工件轴径范围(mm)
10 ~90 /90~180
两支承间距离(mm)
170 ~2200
平衡转速r/min
300~2500
皮带传动处直径(mm)
20~450
电机功率(kw)
1.1/0.85
最小可达到剩余不平衡量emar
0.5 g·mm/kg
不平衡量减少率URR
90 %
